Forståelse af akustisk lækagedetektion

Hvad er lyden af ​​vandlækager?
Vandlækager i underjordiske, tryksatte rør kan give mange forskellige lyde:
●"Hiss" eller "Whoosh" fra rørvibrationer og åbningstrykreduktion
●“Plaske” eller “Publende bæk” lyde fra vand, der strømmer rundt om røret
● Hurtige "banke-/bankelyde" fra vandspray, der rammer væggen i jordhulen
● Små "klinkende" lyde af sten og småsten, der hopper af piben
"Hiss" eller "Whoosh" lyden, som ofte lyder som konstant statisk støj, er den eneste, der altid er til stede for utætheder i rør med 30 psi eller højere vandtryk. De andre lyde kan være til stede eller ikke, og normalt er de ikke så høje. Så beslutter vi "Er der en lækage?" ved at lytte efter "Hiss" eller "Whoosh".

Hvilke faktorer påvirker disse lyde?
Der er flere faktorer, der påvirker lydstyrken og frekvensområdet for lydene fra vandlækager, der overføres på rørene og overføres til jordens overflade:
● Vandtryk i røret
● Rørmateriale og rørdiameter
● Jordtype og jordpakning
● Dybde af jord over røret
● Overfladebelægning: græs, løs jord, asfalt, betonplade mv.
Lydstyrken eller intensiteten af ​​lækagelyden er direkte proportional med vandtrykket inde i røret (op til en grænse):

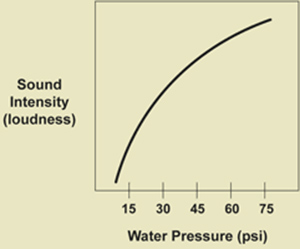

Lydintensitet (lydstyrke) vs. vandtryk
Metalrør, såsom jernledninger, kobberledninger og stålrør, transmitterer vandlækagelyde, der er højere og højere frekvens end PVC-rør eller asbestcementrør. Kendskab til rørmaterialet er således vigtigt.
Rør med stor diameter, uanset om de er PVC, beton, stål eller jern, transmitterer meget mindre lyd fra vandlækager end rør med lille diameter. Og rør med stor diameter transmitterer lyde med lavere frekvens end rør med lille diameter.
Sandjord og meget løs jord, især over en nybegravet rørledning, overfører ikke lyden af ​​vandlækager særlig godt, og det gør vandmættet jord som moser og sumpe heller ikke. Hård, komprimeret jord overfører lyden af ​​vandlækager bedst. Jord absorberer lyden af ​​vandlækager meget hurtigt. Lækager i vandledninger, der kun er 3 eller 4 fod dybe, er meget lettere at høre ved jordens overflade end lækager i dybere linjer. Ved 7 eller 8 fods dybde vil kun meget store lækager med godt vandtryk producere nok støj til at blive hørt på overfladen.
Endelig gør terrændækket, hvad enten det er en asfaltgade, løst snavs, betonplade eller græsplæne, også en vigtig forskel. Hårde gadeflader og betonplader resonerer med lyden fra vandlækagen, og lækagen kan høres i 5 til 10 fod eller mere på hver side af vandrøret. Græsplæner og løse snavsoverflader tilbyder ikke en sådan resonanspladelignende overflade, og deres overfladevariationer besværliggør fast kontakt.
tilbage til toppen af ​​siden

Hvordan rejser lækagelyde på rør?
Metalrør, især jernledninger mellem 6 tommer og 12 tommer, kobberrør og stålrør overfører lyden af ​​vandlækager i hundredvis af fod i alle retninger. Asbestcementrør og PVC-rør transmitterer ikke lydene nær så langt.
Afstande transmitteret for "Hiss" eller "Whoosh" lyde af vandlækager er en funktion af rørets diameter såvel som rørmaterialet:

Rørmateriale og diameterafstandslyde rejser for 2 GPM lækage ved 60 PSI
 6 tommer støbejernsrør 600 til 1000 fod
 12 tommer støbejernsrør 400 til 800 fod
 24 tommer støbejernsrør 200 til 400 fod
 6 tommer AC-rør 400 til 800 fod
 12 tommer AC-rør 300 til 500 fod
 24 tommer AC-rør 100 til 300 fod
 6 tommer PVC-rør 200 til 300 fod
 12 tommer PVC-rør 100 til 200 fod
 24 tommer PVC-rør 50 til 100 fod
Kendskab til rørmaterialet og diameteren er derfor vigtigt for at vide, hvor langt lækagelyden kan overføres langs rørvæggene

Hvordan rejser lækagelyde gennem jorden?
Jord absorberer vandlækagelyde meget hurtigt:
Jord absorberer de høje frekvenser i højere grad end de lave frekvenser. For en lækage i et rør, der er 6 fod dybt, er "Hiss" eller "Whoosh"-lyden svag og "dæmpet", dvs. kun de lavere frekvenser høres. For en lækage i et rør, der er 3 fod dybt, er lyden højere og lidt højere i frekvens.

opmåling

"Surveying" er det udtryk, der bruges til at lytte efter vandlækager, når der ikke er nogen åbenlyse beviser, såsom vand, der flyder på gaden. Hver brandhane, ventil og serviceledning er et muligt sted at høre lyden af ​​vandlækager:

Da lydene bevæger sig på rørvæggene bedre end gennem jorden, skal du altid lytte til brandhaner, ventiler og målere først. Når du kommer tættere på lækagen, bliver lyden højere. Til sidst skal du beslutte, hvilke to af disse steder der er de højest. Nu er du klar til "Finding af vandlækage."
